스테인레스 판넬 탱크의 특징
  • 규격의 다양화
    탱크실 및 시공장소의 여건에 따라 950 x 950 mm 950 x 475 mm, 475x475mm 규격의 스테인레스 판넬을
    상, 하단 구분없이 접합, 조립함으로 공법의 다체로움과 0.5~2000 TON의 용량에 이르기까지 다양한 제품의
    설계시공이 가능합니다.

  • 초강도 실현
    철강재의 1.5배, FRP의 6배에 해당하는 강도의 STS304를 선택하여 각형 및 원형의 판넬을 프레싱 가공하고,
    앵글, 부라켓 등 내부의 보강재까지도 동일의 재질을 사용, 알콘티크용접으로 마감처리 함으로 초강도를 실현하였습니다.

  • 위생 및 청결성
    내식성이 뛰어난 스테인레스 재질은 부식공해 방지는 물론 자외선의 차단 및 수지등의 일반 탱크류에서 나타나는
    이끼발생, 박테리아등의 미생물 서식방지에 이상적인 청결을 유지합니다.

  • 경제성
    스테인레스 재질선택에 따른 반영구적 수명보장과 판넬의 프레스 가공으로 인한 주자재의 손실이 감소되므로 경제적입니다.



탱크의 부분별 설계 지침

판넬 4변이 접혀 만난 모든 부분에 전후, 좌우, 수직방향으로 STS 304재질로 가공된 앵글과 브라켓으로
보강하여 argon-tig 용접합니다.


  • 각종 배관 취부
    노즐 취부는 STS 304 재질을 사용하며 64A 이상 후렌지 타입, 50A 이하는 소켓타입을 원칙으로 취부하며
    부착물 사이즈, 수량, 위치 결정은 현장 여건에 알맞게 사전 협의 후 취부합니다.

  • 사다리
    외부 사다리는 STS 304 구조 각관 25A 사용하며 내부사다리는 내부점검이 용이하도록 STS 304 앵글로 시공합니다.

  • 맨 홀
    정사각형 모양으로 가로, 세로 950mm가 표준입니다. 맨홀은 외부의 이물질이 들어가지 못하도록 주변보다
    100mm 이상 높게 시공하며 필요시 자물쇠를 부착합니다.

  • 탱크 내부 칸막이
    한대의 탱크에 두 대의 기능으로 활용할 수 있도록 탱크 내부 칸막이를 시공하여 맨홀, 내부 사다리, 각종 노즐을
    부착하여 두대의 탱크로 활용하실 수 있습니다.

  • 환기구
    먼지, 해충 등 이물질이 들어갈 수 없는 구조의 통지를 위한 장치로서 STS 304 재질을 사용합니다.

  • 내화성탱크
    전체가 내화성이 높은 STS 304 재질로 되어있어 소화 수조에도 매우 적합합니다.

  • 내진성
    설계용 수평진도(K)2/3G-1.5G로 설계되어 어떤한 진동에도 균열이 생기지 않아 높은 수밀도를 지닙니다.

  • 탱크실 점검에 필요한 공간
    탱크의 조립작업 및 주변점검에 필요한 최소간격은 측면 450mm 이상, 상부 600mm이상 간격이 필요합니다.

  • 절연 고무
    TS 304 탱크본체와 SS 41잔넬과의 이종금속간 전위부식을 방지하기 위하여 잔넬 너비만큼 두께 5mm이상의
    고무리바를 잔넬에 접착시켜 전위부식을 방지 합니다.





스테인레스 PANEL TANK의 시공법
  • 현장 조립
    현장조립의 경우 반입경로 및 반입구에 의한 작업공정의 차이가 크기 때문에 사정에 충분히 협의를 행하는 것이 필요합니다.

  • 용 접
    스테인레스 PANEL TANK의 조립은 ARGON GAS를 사용한 TIG용접을 행합니다. 용접부는 격간부식을 방지하기 위해 틈을 환전하게 없애고 어떠한 시공상에도 탱크내면에 틈발생이 생길경우에는 Silicon Sealant로써 매꾸어 줍니다.

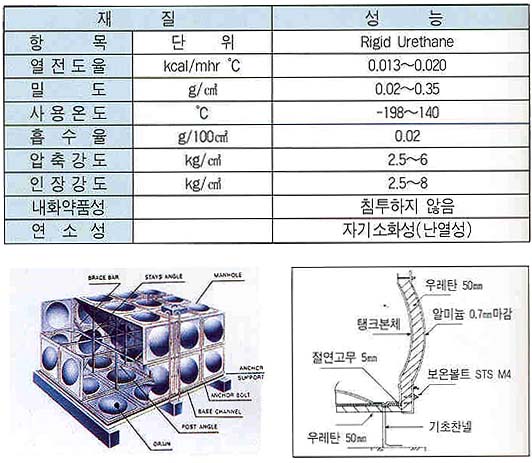

보온재의 일반물성
보온용 SANDWICHPANEL
하기에서의 결로현상 및 저온에서 동결을 방지하기 위해 30,50mm의 보온용 SANDWICHPANEL을 사용하고,
외장에는 성형가공된 알미늄을 LIVING 합니다.

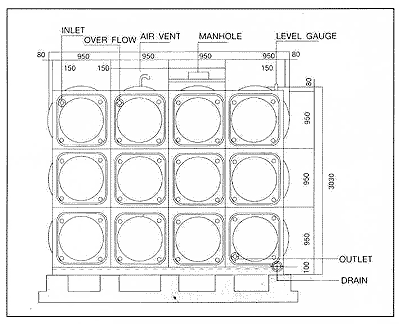

PANEL TANK 외형도(예)

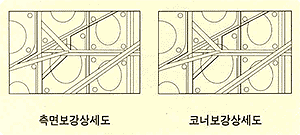

내부 보강 코너 및 코너 보강 상세도를 참고하시고
보강앵글은 부라켁솨 마찬가지로 STS 304 재질을
사용하며 판넬의 4변이 접혀 만난 모든 부분에서
전후, 좌우, 수직, Stay로 보강을 하며 Argon-Tig
용접을 합니다.

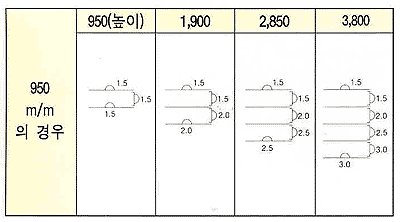

표준 TANK의 PANEL 두께

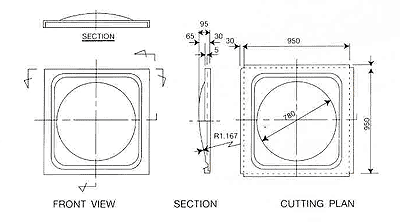

PANEL 상세도
